اختصاصی بسپار/ آیا می دانید ۱۰ پلیمر پرکاربرد در قالب‌گیری تزریقی پلاستیک کدامند؟!
بسپار/ ایران پلیمر قالب‌گیری تزریقی یکی از مهم‌ترین فرایندهای تولید انبوه قطعات پلیمری است که امکان ساخت قطعات پیچیده با هزینه مناسب به‌ازای هر قطعه را فراهم می‌کند. بااین‌حال، کیفیت محصول نهایی و بازده اقتصادی فرایند، علاوه بر طراحی قطعه و شرایط فرایند، به انتخاب ماده پلیمری مناسب نیز وابسته است.
انتخاب ماده در قالب‌گیری تزریقی صرفاً به بررسی خواص مکانیکی محدود نمی‌شود. ویژگی‌هایی مانند رفتار حرارتی، جمع‌شدگی ابعادی، مقاومت شیمیایی و سایشی و سازگاری ماده با شرایط کاری قطعه، بر طراحی قالب، عمر مفید آن و پایداری ابعادی محصول تأثیر می‌گذارند.
در این گزارش، ۱۰ ماده پرکاربرد در قالب‌گیری تزریقی پلاستیک، ویژگی‌های اصلی، محدوده دمایی فرایند، نرخ جمع‌شدگی و کاربردهای آن‌ها بررسی می‌شود. همچنین، معیارهای انتخاب ماده متناسب با نیازهای فنی و اقتصادی محصول مورد توجه قرار می‌گیرد.

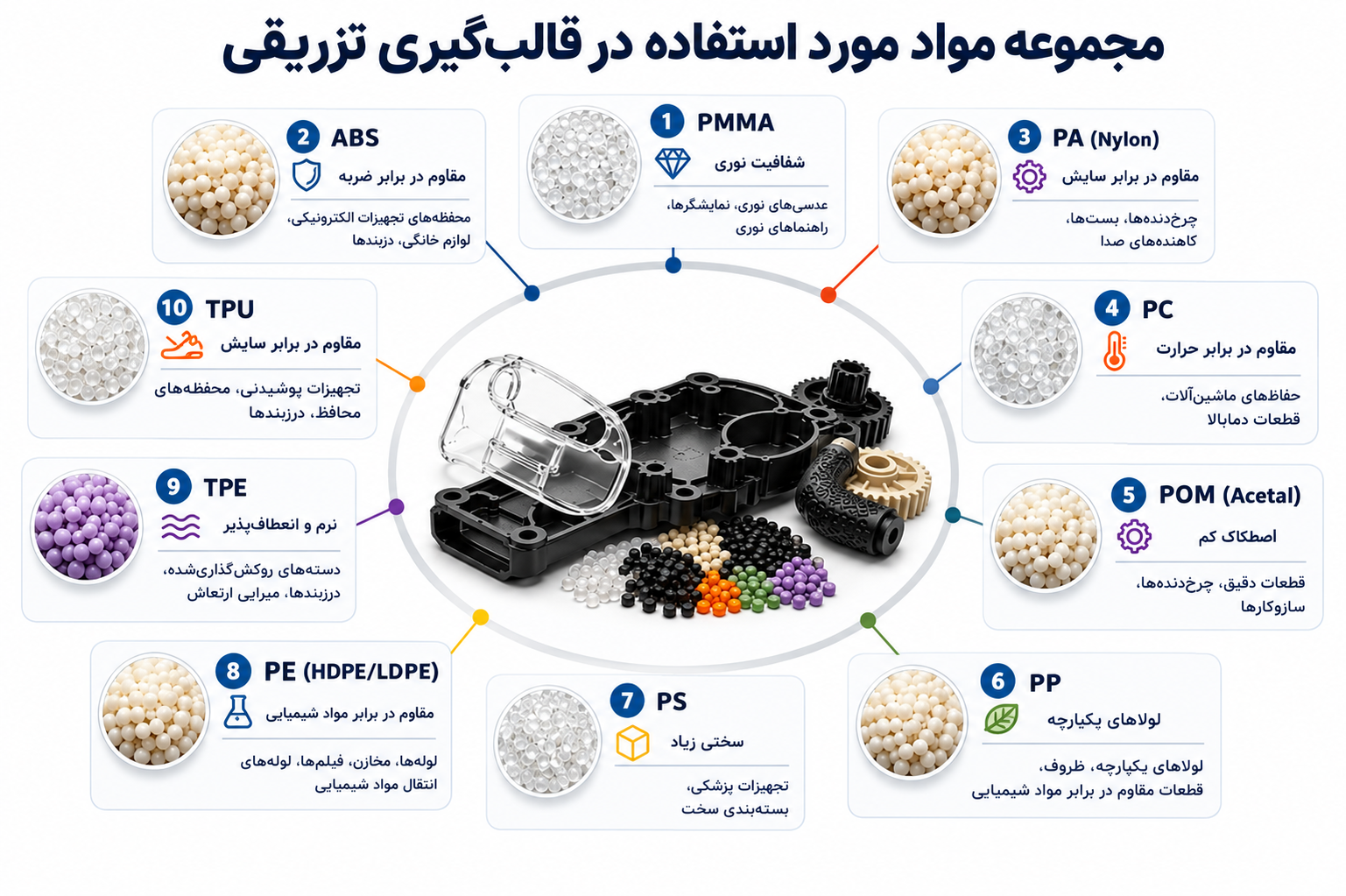

مواد رایج در قالب‌گیری تزریقی پلاستیک
انتخاب یک پلیمر برای فرایند قالب‌گیری تزریقی به عواملی مانند شاخص جریان مذاب، جمع‌شدگی حرارتی و رفتار ماده هنگام سردشدن بستگی دارد. شناخت این ویژگی‌ها به انتخاب ماده مناسب و طراحی دقیق‌تر فرایند تولید کمک می‌کند. (تقدم و تاخر ندارد)
پلی‌متیل‌متاکریلات (PMMA، اکریلیک)
- نرخ جمع‌شدگی معمول: ۰٫۲ تا ۰٫۸ درصد
- دمای مذاب: ۲۲۰ تا ۲۵۰ درجه سلسیوس
- هزینه نسبی: متوسط
پلی‌متیل‌متاکریلات که با نام اکریلیک نیز شناخته می‌شود، گرمانرمی سخت است که به شفافیت نوری زیاد و قابلیت ماشین‌کاری مناسب شهرت دارد. این ماده جایگزینی مناسب برای شیشه به شمار می‌رود و تا ۹۲ درصد نور مرئی را از خود عبور می‌دهد. بااین‌حال، شکل‌پذیری کم آن و استعداد ایجاد ترکچه‌های سطحی در تماس با حلال‌های صنعتی قوی باید در طراحی قطعه در نظر گرفته شود.
ویژگی‌های اصلی: شفافیت نوری زیاد، استحکام مکانیکی زیاد، قابلیت ماشین‌کاری مناسب و مقاومت در برابر پرتو فرابنفش.
کاربردها: عدسی‌های نوری، نمایشگرهای شفاف و پوشش‌های محافظ مورد استفاده در فضای باز.
آکریلونیتریل بوتادی‌ان استایرن (ABS)
- نرخ جمع‌شدگی معمول: ۰٫۴ تا ۰٫۸ درصد
- دمای مذاب: ۲۱۰ تا ۲۴۰ درجه سلسیوس
- هزینه نسبی: کم
ABS یک پلیمر اریخت (آمورف) پرکاربرد در صنعت است که تعادل مناسبی میان چقرمگی، مقاومت در برابر ضربه و سختی ساختاری ایجاد می‌کند. نرخ جمع‌شدگی کم و قابل پیش‌بینی این ماده، فرایند قالب‌گیری تزریقی را آسان‌تر می‌کند، خطر تابیدگی شدید قطعه را کاهش می‌دهد و دستیابی به تلرانس‌های ابعادی دقیق را امکان‌پذیر می‌سازد.
ویژگی‌های اصلی: مقاومت بسیار خوب در برابر ضربه، سختی ساختاری زیاد، جمع‌شدگی قابل پیش‌بینی. این ماده در برابر پرتو فرابنفش پایداری کافی ندارد و عمدتاً برای کاربردهای داخلی مناسب است.
کاربردها: محفظه تجهیزات الکترونیکی مصرفی، اجزای داشبورد خودرو و نمونه‌سازی سریع قطعات کاربردی.
پلی‌آمید (PA، نایلون)
- نرخ جمع‌شدگی معمول: ۱ تا ۲٫۵ درصد، بسته به میزان الیاف تقویت‌کننده
- دمای مذاب: ۲۴۰ تا ۲۸۰ درجه سلسیوس
- هزینه نسبی: متوسط تا زیاد
نایلون یک گرمانرم مهندسی با عملکرد بالا است که به چقرمگی زیاد، مقاومت حرارتی در کاربردهای پیوسته و ضریب اصطکاک بسیار کم شناخته می‌شود. این ماده قابلیت مناسبی برای میرایی ارتعاش دارد و برای کاربردهایی که مستلزم کاهش انرژی ناشی از ارتعاش هستند، مناسب است.
ویژگی‌های اصلی: مقاومت زیاد در برابر سایش، پایداری حرارتی مناسب، قابلیت میرایی ارتعاش و نیاز به توجه ویژه به قالب در گریدهای تقویت‌شده با الیاف شیشه.
برای مثال، گریدهای حاوی ۳۰ درصد الیاف شیشه (GF30) خاصیت سایندگی زیادی دارند. بنابراین، استفاده از فولاد قالب‌سازی سخت‌کاری‌شده H13 برای جلوگیری از سایش سریع ناحیه ورودی مذاب توصیه می‌شود.
کاربردها: چرخ‌دنده‌های سفارشی، بست‌های تحت بار زیاد، یاتاقان‌های مکانیکی و قطعات کاهنده ارتعاش و صدا.
پلی‌کربنات (PC)
- نرخ جمع‌شدگی معمول: ۰٫۵ تا ۰٫۷ درصد
- دمای مذاب: ۲۸۰ تا ۳۲۰ درجه سلسیوس
- هزینه نسبی: زیاد
پلی‌کربنات یک گرمانرم مهندسی آمورف است که مقاومت بسیار زیادی در برابر شکست و پایداری ابعادی مناسبی در گستره وسیعی از دماها دارد. به دلیل گرانروی زیاد مذاب، قالب‌گیری این ماده به فشار تزریق زیاد و کنترل دقیق دمای فولاد قالب نیاز دارد تا از ایجاد تنش‌های پسماند داخلی در قطعه جلوگیری شود.
ویژگی‌های اصلی: مقاومت بسیار زیاد در برابر شکست، دمای تغییرشکل حرارتی زیاد، شفافیت نوری بسیار خوب و نیاز به فشار تزریق زیاد.
کاربردها: عینک‌های ایمنی، ورقه‌های چندلایه مقاوم در برابر گلوله و قطعات مورد استفاده در دماهای کاری زیاد.
پلی‌اکسی‌متیلن (POM، استال)
- نرخ جمع‌شدگی معمول: ۱٫۵ تا ۲ درصد
- دمای مذاب: ۱۹۰ تا ۲۱۰ درجه سلسیوس
- هزینه نسبی: متوسط
پلی‌اکسی‌متیلن که با نام استال نیز شناخته می‌شود، پلیمری با بلورینگی زیاد است که برای کاربردهای ساختاری نیازمند دقت بالا به کار می‌رود. این ماده سختی زیاد، جذب آب بسیار کم و خاصیت روان‌کاری ذاتی مناسبی دارد. ازاین‌رو، برای سازوکارهایی که اجزای آن‌ها به‌طور مکرر با یکدیگر در تماس هستند و امکان استفاده از روان‌کار خارجی در آن‌ها وجود ندارد، مناسب است.
ویژگی‌های اصلی: پایداری ابعادی زیاد، اصطکاک بسیار کم، جذب آب بسیار کم و نیاز به تهویه مؤثر قالب برای جلوگیری از تجمع گازهای آزادشده در فرایند.
کاربردها: چرخ‌دنده‌های دقیق، کلیدهای مکانیکی، اجزای سامانه سوخت خودرو و بست‌های مهندسی با عملکرد بالا.
پلی‌پروپیلن (PP)
- نرخ جمع‌شدگی معمول: ۱٫۵ تا ۲٫۵ درصد
- دمای مذاب: ۲۰۰ تا ۲۵۰ درجه سلسیوس
- هزینه نسبی: کم
پلی‌پروپیلن یک گرمانرم نیمه‌بلوری با مقاومت شیمیایی زیاد است. یکی از ویژگی‌های مکانیکی برجسته این ماده، مقاومت بسیار خوب در برابر خستگی است. به‌گونه‌ای که می‌توان از آن لولاهای یکپارچه ساخت که بارها خم می‌شوند، بدون آنکه به‌آسانی بشکنند.
بااین‌حال، جمع‌شدگی حرارتی زیاد پلی‌پروپیلن ایجاب می‌کند که خنک‌کاری قالب به‌صورت یکنواخت انجام شود تا از تابیدگی قطعه جلوگیری شود.
ویژگی‌های اصلی: مقاومت زیاد در برابر خستگی، مقاومت مناسب در برابر مواد شیمیایی و آب، امکان تولید گریدهای منطبق با الزامات سازمان غذا و داروی آمریکا (FDA) و نرخ جمع‌شدگی زیاد که مستلزم طراحی دقیق سامانه خنک‌کاری است.
کاربردها: لولاهای یکپارچه، ظروف مقاوم در برابر مواد شیمیایی، اجزای داخلی خودرو و بسته‌بندی کالاهای مصرفی.
پلی‌استایرن (PS)
- نرخ جمع‌شدگی معمول: ۰٫۴ تا ۰٫۷ درصد
- دمای مذاب: ۱۷۰ تا ۲۳۰ درجه سلسیوس
- هزینه نسبی: کم
پلی‌استایرن یک پلاستیک اریخت (آمورف) است که وزن کم و سختی زیادی دارد. جمع‌شدگی حرارتی یکنواخت و قابل پیش‌بینی آن، امکان دستیابی به زمان چرخه کوتاه و استفاده از فشارهای تزریق نسبتاً کم را فراهم می‌کند. همچنین، برخی گریدهای این ماده در برابر پرتو گاما، که برای سترون‌سازی به کار می‌رود، پایداری ساختاری دارند.
ویژگی‌های اصلی: سختی زیاد، پایداری در برابر پرتو گاما در گریدهای مناسب، جمع‌شدگی یکنواخت و قابل پیش‌بینی و شکنندگی ساختاری.
کاربردها: تجهیزات پزشکی سترون‌شده با پرتو گاما، از جمله پتری‌دیش‌ها و مجموعه‌های کشت، بسته‌بندی‌های سخت و کالاهای مصرفی یک‌بارمصرف.
پلی‌اتیلن (PE)
- نرخ جمع‌شدگی معمول: ۱٫۵ تا ۳ درصد
- دمای مذاب: ۱۶۰ تا ۲۴۰ درجه سلسیوس
- هزینه نسبی: کم
پلی‌اتیلن یک رزین پرمصرف با مقاومت شیمیایی زیاد است. گریدهای پلی‌اتیلن سنگین (HDPE) ساختارهای سخت و مقاوم در برابر خزش ایجاد می‌کنند؛ در مقابل، پلی‌اتیلن سبک (LDPE) شکل‌پذیری و انعطاف‌پذیری زیادی دارد.
ویژگی‌های اصلی: مقاومت شیمیایی زیاد، مقاومت ضربه‌ای مناسب، امکان تولید ساختارهای سخت یا انعطاف‌پذیر بسته به گرید و نرخ جمع‌شدگی زیاد.
کاربردها: لوله‌های ساختاری، ظروف نگهداری مواد شیمیایی، محفظه‌های مقاوم و قطعاتی که به شکل‌پذیری و انعطاف‌پذیری زیاد نیاز دارند.
الاستومر گرمانرم (TPE)
- نرخ جمع‌شدگی معمول: ۱٫۵ تا ۲٫۵ درصد
- دمای مذاب: ۱۷۰ تا ۲۲۰ درجه سلسیوس
- هزینه نسبی: متوسط
الاستومرهای گرمانرم گروهی از مواد هستند که رفتار لاستیکی و انعطاف‌پذیر را با قابلیت فرایندپذیری گرمانرم‌ها ترکیب می‌کنند. این مواد، برخلاف لاستیک‌های گرماسخت، بدون نیاز به زمان پخت شیمیایی قابل فرایند هستند.
بااین‌حال، این مواد برای محیط‌هایی با دمای بسیار زیاد مناسب نیستند و در صورت قرارگرفتن طولانی‌مدت زیر بار مکانیکی، ممکن است دچار تغییرشکل خزشی دائمی شوند.
ویژگی‌های اصلی: انعطاف‌پذیری و کشسانی زیاد، بی‌نیازی از زمان پخت، چسبندگی مناسب در قالب‌گیری روی قطعه یا روکش‌گذاری تزریقی و حساسیت به تخریب در دمای زیاد.
کاربردها: دسته‌های ارگونومیک ابزارهای برقی، درزبندهای کاهنده ارتعاش و ضربه‌گیرهای انعطاف‌پذیر.
پلی‌یورتان گرمانرم (TPU)
- نرخ جمع‌شدگی معمول: ۰٫۸ تا ۱٫۵ درصد
- دمای مذاب: ۱۹۰ تا ۲۳۰ درجه سلسیوس
- هزینه نسبی: زیاد
پلی‌یورتان گرمانرم یکی از مواد مورد استفاده در قالب‌گیری تزریقی است. این ماده سختی زیاد، مقاومت فشاری مناسب و مقاومت سایشی بسیار خوبی دارد. برای تولید قطعات TPU بدون عیب، کنترل دقیق شرایط فرایند ضروری است تا جمع‌شدگی حرارتی مدیریت شود و از چسبیدن ماده به دیواره‌های حفره قالب جلوگیری شود.
ویژگی‌های اصلی: مقاومت سایشی بسیار زیاد، مقاومت فشاری مناسب، مقاومت شیمیایی و مقاومت در برابر روغن. دشواری فرایندپذیری این ماده، کنترل دقیق دما را ضروری می‌کند.
کاربردها: محفظه‌های محافظ مقاوم، چرخ‌های گردان تحت بار زیاد، گردگیرهای سامانه تعلیق خودرو و بندهای تجهیزات پوشیدنی.
معیارهای انتخاب ماده مناسب برای قالب‌گیری تزریقی
بررسی برگه‌های اطلاعات فنی مواد می‌تواند حتی برای گروه‌های مهندسی باتجربه در مرحله معرفی محصول جدید به تولید دشوار باشد. هیچ ماده پلیمری واحدی برای همه کاربردها مناسب نیست. بااین‌حال، ارزیابی هندسه قطعه و محدودیت‌های مکانیکی و حرارتی آن می‌تواند دامنه انتخاب‌ها را محدود کند.
سختی ماده: در کاربردهای ساختاری، سختی اهمیت اساسی دارد. پلی‌آمید (PA) و پلی‌اکسی‌متیلن (POM) در شرایط بارگذاری همراه با اصطکاک زیاد عملکرد مناسبی دارند. برای کاربردهایی که به انعطاف‌پذیری و مقاومت در برابر ضربه نیاز دارند، پلی‌یورتان گرمانرم (TPU) سختی و کشسانی را با یکدیگر ترکیب می‌کند. هرچند استفاده از آن هزینه مواد را افزایش می‌دهد.
انعطاف‌پذیری: برای کاربردهایی مانند لولاهای یکپارچه یا درزبندهای لاستیکی، پلی‌پروپیلن (PP) و الاستومرهای گرمانرم (TPE) از مواد متداول هستند. TPE مقاومت مناسبی در برابر خستگی دارد. درحالی‌که PP برای کاربردهای منطبق با الزامات سازمان غذا و داروی آمریکا (FDA) گزینه مناسبی محسوب می‌شود.
هزینه‌ها و سرمایه‌گذاری اولیه و هزینه‌های عملیاتی: پلی‌پروپیلن (PP)، پلی‌استایرن (PS) و ABS از نظر هزینه مواد اولیه در گروه گزینه‌های کم‌هزینه قرار می‌گیرند. بااین‌حال، هزینه ساخت قالب نیز باید محاسبه شود. برای مثال، انتخاب پلی‌آمید تقویت‌شده با الیاف شیشه، به دلیل خاصیت سایندگی آن، استفاده از قالب فولادی گران‌تری مانند فولاد H13 را برای جلوگیری از سایش قالب ضروری می‌کند.
مقاومت حرارتی: رزین‌های اریخت مانند پلی‌کربنات (PC) و پلی‌آمیدهای نیمه‌بلوری می‌توانند در دماهای زیاد ساختار خود را حفظ کنند. درحالی‌که TPE و ABS ممکن است در معرض بارهای حرارتی شدید به‌سرعت تخریب شوند یا دچار تابیدگی شوند.
نوع کاربرد: محیط شیمیایی که قطعه در معرض آن قرار می‌گیرد، در انتخاب ماده تعیین‌کننده است. ماده انتخاب‌شده باید با شرایط استفاده نهایی، از جمله مواجهه با پرتو فرابنفش، سترون‌سازی پزشکی با پرتو گاما یا تماس با مواد شیمیایی در خودرو، سازگار باشد.
انتخاب ماده متناسب با کاربرد صنعتی
تبدیل ویژگی‌های مواد به انتخابی متناسب با کاربردهای صنعتی، به شناخت نیازهای فنی محصول و شرایط بهره‌برداری از آن نیاز دارد. در ادامه، چند نمونه از ارتباط میان ویژگی‌های مواد و کاربردهای صنعتی ارائه شده است.
قطعات پلیمری خودرو: قطعات محفظه موتور در معرض دمای زیاد، ارتعاش مداوم و مواد شیمیایی قرار دارند. بنابراین، استفاده از ماده‌ای سخت و مقاوم در برابر حرارت ضروری است. پلی‌آمید تقویت‌شده با الیاف شیشه یا ABS مقاوم در برابر دمای زیاد، به دلیل مقاومت در برابر ضربه و دمای تغییرشکل حرارتی مناسب، از گزینه‌های متداول هستند.
زیره کفش و تجهیزات پوشیدنی: این محصولات به انعطاف‌پذیری زیاد، مقاومت در برابر پارگی و مقاومت سایشی بالا نیاز دارند. ازآنجاکه لاستیک‌های متداول برای پخت به زمان نسبتاً زیادی نیاز دارند، پلی‌یورتان گرمانرم (TPU)، به‌ویژه در کفش‌های عملکردی رده‌بالا و بند تجهیزات پوشیدنی، کاربرد گسترده‌ای دارد.
ابزارهای برقی: محفظه دریل‌ها و اره‌های صنعتی باید در برابر سقوط روی بتن، ارتعاش شدید و گرمای تولیدشده در موتور مقاومت کنند. پلاستیک‌های متداول ممکن است در چنین شرایطی بشکنند. در این کاربردها، معمولاً از آمیخته پلی‌کربنات و ABS (PC/ABS) یا پلی‌آمید تقویت‌شده با الیاف شیشه برای ساخت محفظه سخت استفاده می‌شود. سپس می‌توان یک لایه TPE روی آن قالب‌گیری کرد تا دسته‌ای ارگونومیک و ضدلغزش ایجاد شود.
جمع‌بندی
انتخاب ماده پلیمری در قالب‌گیری تزریقی، بخشی از تصمیم‌گیری فنی و اقتصادی در طراحی محصول است. ویژگی‌هایی مانند جمع‌شدگی، رفتار حرارتی، مقاومت مکانیکی و سازگاری شیمیایی ماده، علاوه بر عملکرد قطعه، بر طراحی قالب، هزینه تولید و کیفیت محصول نهایی اثر می‌گذارند.
ازاین‌رو، انتخاب ماده مناسب مستلزم بررسی هم‌زمان الزامات کاربرد نهایی، شرایط فرایند و محدودیت‌های طراحی است. شناخت تفاوت میان مواد پرکاربرد و توجه به ویژگی‌های اختصاصی هر گرید می‌تواند به انتخاب آگاهانه‌تر ماده و طراحی مناسب‌تر فرایند تولید کمک کند.
پرسش‌های متداول
نرخ جمع‌شدگی ماده چه تأثیری بر هزینه ساخت قالب دارد؟
جمع‌شدگی حرارتی پلیمر مستقیماً بر هزینه سرمایه‌گذاری اولیه در ساخت قالب و زمان لازم برای آماده‌سازی آن تأثیر می‌گذارد. موادی با جمع‌شدگی زیاد یا نامتقارن، مانند پلی‌پروپیلن و پلی‌اتیلن نیمه‌بلوری، به کانال‌های خنک‌کاری مهندسی‌شده و یکنواخت نیاز دارند تا از تابیدگی شدید قطعه و ایجاد فرورفتگی‌های سطحی جلوگیری شود.
همچنین، اگر جمع‌شدگی ماده قابل پیش‌بینی نباشد، ممکن است برای دستیابی به تلرانس‌های دقیق، اصلاح و ماشین‌کاری مجدد قالب چندین بار ضروری شود. این کار سرمایه‌گذاری اولیه را افزایش می‌دهد.
چرا مواد تقویت‌شده با الیاف شیشه به قالب‌های گران‌تری نیاز دارند؟
افزودنی‌هایی مانند الیاف شیشه، برای مثال در پلی‌آمید PA66-GF30، سختی ساختاری قطعه را به‌طور چشمگیری افزایش می‌دهند. اما رزین مذاب را نیز ساینده‌تر می‌کنند.
تزریق این مواد تحت فشار زیاد می‌تواند ورودی‌های مذاب، راهگاه‌ها و سطوح جدایش قالب‌های آلومینیومی یا فولاد P20 را به‌سرعت دچار ساییدگی می کند. برای جلوگیری از سایش زودهنگام و ایجاد پلیسه شدید، استفاده از فولادهای سخت‌کاری‌شده H13 یا فولاد زنگ‌نزن 420 ضروری است.
اگرچه این انتخاب هزینه اولیه را افزایش می‌دهد، می‌تواند در تولید میلیون‌ها قطعه، هزینه‌های عملیاتی را در بلندمدت کاهش دهد.
منبع: RapidDirect، مقاله «10 Injection Molding Materials: Engineering Data & Guide»
