الکتروفیوژن (برق جوشی) لوله ­های پلیمری

بسپار/ ایران پلیمر یکی از مهم‌ترین روش های اتصال لوله‌های بسپار، برق­جوشی (electrofusion) است. در برق­جوشی، لولهها و اتصالات بسپار با استفاده از سیم‌های تعبیه شده در ساختار آن­ها به یکدیگر اتصال می ­یابند. گرما با اتصال برق به مواد رسانای قرار گرفته در اتصالات، به ­وجود می ­آید. ایجاد شرایط جوشکاری مناسب یکی از اصول این نوع جوش می­ باشد. روشهای جوش و اتصال، بسته به عواملی هم­چون نوع بسپار مصرفی در لوله و تغییرات ساختاری بسپارها متغیر هستند. در این مقاله، در ابتدا فرایند برق­جوشی بررسی شده، سپس عوامل موثر بر دستیابی به یک اتصال یکنواخت و پایدار از نظر سازوکارهای تشکیل اتصال در مقیاس درشت مولکولی، نفوذ مولکولی در ساختار بسپارها و تشکیل یا گسست پیوندهای شیمیایی از طریق روش­های متفاوت تجربی و محاسباتی ارایه شده از سوی پژوهشگران مرور گردیده است.



مقدمه

در موارد زیادی از کاربرد بسپارها، اتصالات برق­جوشی که درون سازه یا محصول وجود دارد به استحکام و مقاومت سازه یا محصول و یکپارچگی و بدون نقص بودن آن­ها بستگی دارد. بنابراین دانستن این­که چگونه این اتصالات برق­جوشی استحکام خود را به ­دست می ­آورند، ارزشمند خواهد بود. این موضوع می ­تواند به انتخاب مواد اولیه و شرایط مناسب فرایند اتصال­ دهی، برای دستیابی به استحکام دراز مدت اتصالات برق­جوشی یاری رساند. در نتیجه سازه یا محصول بسپار، در صورت طراحی مطلوب، یکپارچگی خود را در زمان مصرف حفظ خواهد کرد[۱].

به ­دلیل کاربرد بسیار زیاد برق­جوشی در اتصال­ لوله­ های تحت فشار و اتصالاتی از جنس پلی ­اتیلن، قسمت عمده سوابق تحقیقات در زمینه برق­جوشی متعلق به پلی ­اتیلن می­باشد و به آن پرداخته شده است[۲].

سه فناوری کاملا متفاوت در ایجاد اتصال به روش برق­جوشی برای لوله‌های بسپار از نظر نفوذ مولکول‌های بسپار، مورد کاوش قرار گرفته است. اولین فناوری، جفت­ کننده‌های برق­جوشی ساخته شده از پلی ­اتیلن رسانا و با قابلیت بازیافت و گرماگیری است[۳].

فناوری بعدی به ­صورت طرحی مفهومی ارایه شده است. این فناوری از یک سیم فلزی قفس مانند بهره می‌برد که درون اتصال، جاسازی و یا تزریق شده بود و در سطح مشترک محل جوش قرار گرفته بود [۴]. در اوایل دهه ۱۹۹۰ میلادی، یک شرکت آمریکایی، آزمایشات میدانی را با تعداد محدودی از اتصالات که از فناوری جریان القایی بهره می‌برد، انجام داد [۵].

روش آخر که قدیمی‌ترین فناوری می­ باشد و به عنوان طرحی مفهومی برای اتصالات جوش برقی لوله مطرح شد، از سیم‌های دارای مقاومت که جاسازی و یا تزریق شده بودند و به عنوان منبع گرما عمل می‌کرد، بهره می‌برد[۶].

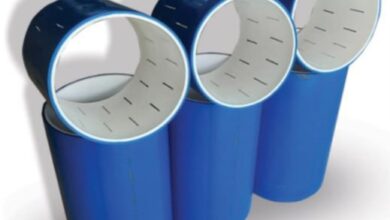

جفت­ کنندههای برق­جوشی دارای یک المان حرارتی حلزونی هستند. در اثر اتصال به جریان برق، گرمای لازم برای ذوب شدن دو سر لوله­ ها و فضای داخلی جفت­ کننده که روی آن­ها قرار گرفته است، فراهم می‌شود. این جفت‌کننده ­ها، اتصالات بسپار و اتصالات محکم­تر از بدنه هر دو لوله را فراهم میکنند[۷].

(ادامه دارد…)



متن کامل این مقاله را در شماره ۱۸۵ام  ماهنامه بسپار که در بهمن ماه منتشر شده است بخوانید.





در صورت تمایل به دریافت نسخه نمونه رایگان و یا دریافت اشتراک با شماره های ۰۲۱۷۷۵۲۳۵۵۳ و ۰۲۱۷۷۵۳۳۱۵۸ داخلی ۳ سرکارخانم ارشاد .تماس بگیرید. امکان اشتراک آنلاین بر روی صفحه اصلی همین سایت وجود دارد.
